Di seguito viene mostrato uno schema di
funzionamento dei tipi di stampo utilizzati per la
industria ceramica delle piastrelle.
Gli stampi tradizionali sono a punzone entrante
dove la faccia bella viene pressata nella parte
inferiore.
Per poter pressare con la faccia bella sopra è
stato inizialmente sviluppato lo stampo a specchio
tradizionale dove la piastrella viene ancora
pressata nella cavità inferiore della matrice e la
conicità di sformatura non permette però di
ottenere il distanziale tra le piastrelle.
La ditta Mass ha sviluppato per prima lo stampo a
specchio che ha formatura e sformatura superiore e
permette quindi di ottenere piastrelle con la
parte bella pressata sopra e con il distanziale.
Questo tipo di stampo è indispensabile nella
produzione di gres-porcellanato e la ditta Mass ne
è il maggiore produttore.

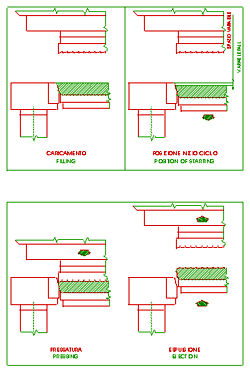

Schema
funzionamento e descrizione STAMPO
PUNZONE ENTRANTE
Schema
funzionamento e descrizione STAMPO A
SPECCHIO TRADIZIONALE
Schema
funzionamento e descrizione STAMPO
MISTO CON
MOVIMENTO MATRICE

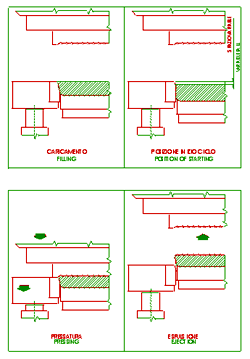

Schema
funzionamento e descrizione STAMPO
SPECCHIO ROVESCIATO
Schema
funzionamento STAMPO GEMELLO CON
DOPPIO CARICAMENTO
Descrizione STAMPO GEMELLO CON
FORMATURA E SFORMATURA SUPERIORE

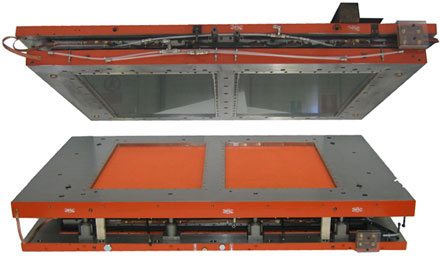

Stampo gemello a formatura e sformatura superiore 2 uscite formato
600 x 900
;)
;)
;)
;)
;)
;)
;)
;)
;)
;)
